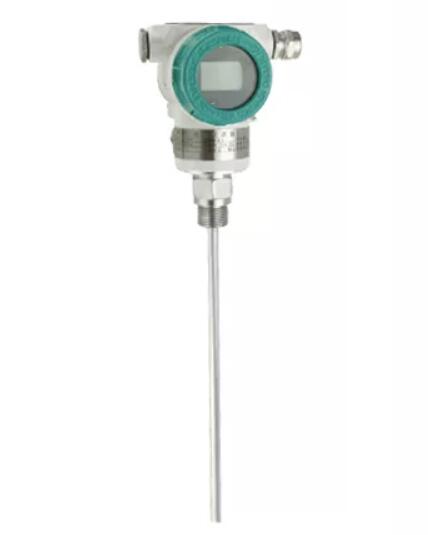

產品名稱：TYCO-7600導波雷達液位計 測量范圍:0-100M 過程連接:螺紋、法蘭 介質溫度:-40～250℃ 過程壓力:常壓 頻率范圍:500MHz-1.8GHz 防爆等級:Exib IIC T6 Gb 防護等級: IP67 信號輸出:4.··20mA/HART(兩線/四線)RS485/Modbus

測量原理

導波雷達是一種基于時間旅行原理的測量?jī)x器。雷達波以光速運動，電子元件可以將傳播時間轉換為物體位置的信號。探頭發射沿電纜或桿探頭傳輸?shù)母哳l脈沖。當脈沖擊中物體表面時，它被反射回來，并被儀表中的接收器接收，接收器將距離信號轉換為物體位置的信號。

輸入

反射的脈沖信號沿電纜或桿式探頭傳輸至儀器的電子電路。微處理器處理信號并識別材料表面微波脈沖產生的回波。正確的回波信號識別由智能軟件完成。距離材料表面D的距離與脈沖的時間行程T成正比：D=C×T/2，其中C是光速，因?yàn)榭展轊的距離已知，那么物體位置L是：L=E-D

輸出

通過輸入空罐高度E（=零）、滿罐高度F（=滿量程）和一些應用參數進行設置，這些參數可使儀表自動適應測量環境。對應于4…20mA輸出。

技術參數

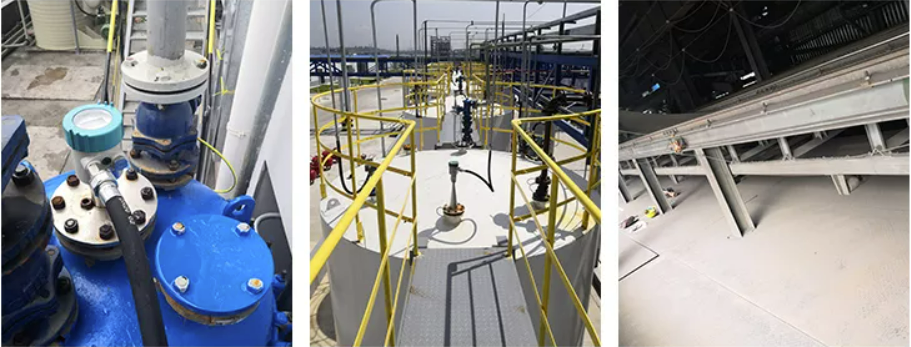

應用場景

導波雷達液位計對于安裝空間有一定的要求，并依據介電常數的大小而選擇適合的型號，它主要應用在水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐以及各類導電、非導電介質、腐蝕性介質。例如煤倉、灰倉、油罐、酸罐等等。
