分享高頻雷達液位計詳細說明書
更新時間??2021-10-26 10:15:52 閱讀 2323 作者 總管理員
高頻雷達液位計就是雷達液位計采用了高達26GHz/24GHz的發射頻率，加大了測量距離和精度，天線被進一步的優化處理，處理器也作了相應的提升，使其可以進行更高速率的信號分析。綜合這些因素，就使得儀表的性能有了很大的提升，能夠克服更多復雜的測量條件，獲得更準確的測量數據。天津華泰天科生產的26G高頻雷達液位計，在腐蝕性強、溫度高、粘稠等惡劣的測量條件下，顯示出其的性能，適用于大型立罐和球罐等的測量。盡量避免在發射角內有造成假反射的裝置，如限位開關、溫度傳感器等。要避免在距離天線近的1／3錐形發射區內有障礙裝置。若避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器容易地將虛假信號濾出。不可安裝于入料口的上方，以免產生虛假反射。傳感器不要安裝在拱型罐的中心處，也不能距離罐壁近處安裝，由罐的內壁至安裝短管的外壁之間的距離應大于罐直徑的1／6。傳感器不要安裝在有渦流強的地方。如：由于攪拌或化學反應等，建議采用導波管或旁通管安裝方式。
廠家分享導波雷達液位計工作原理！

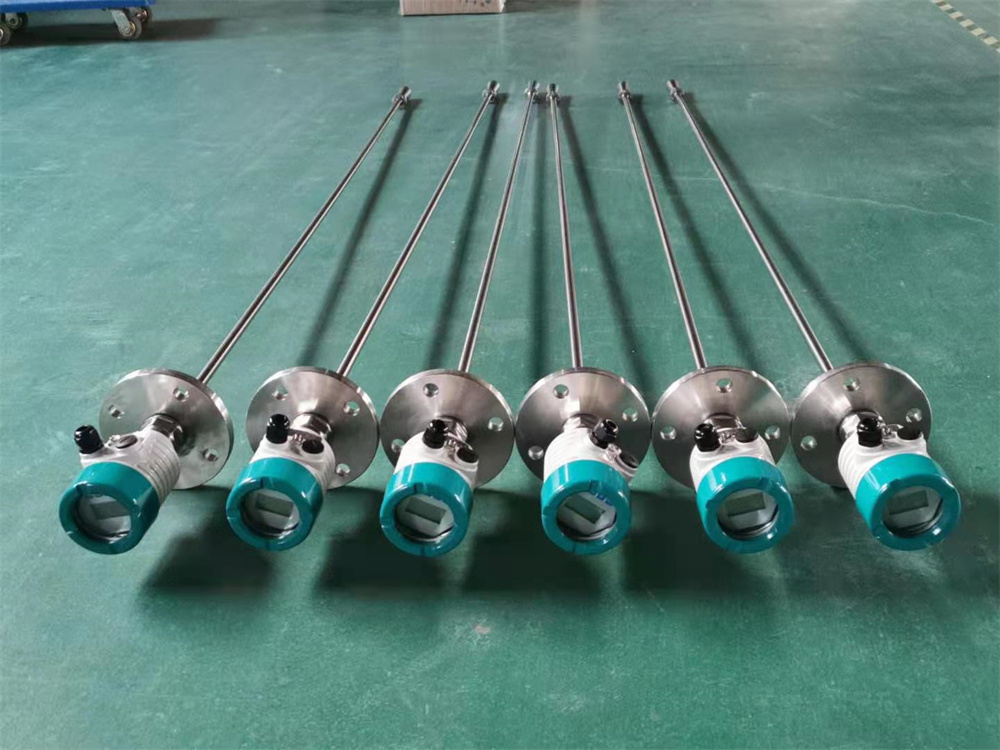

導波雷達液位計的工作原理是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。而普通雷達液位計的工作原理是發射—反射—接收。雷達傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。
天津雷達液位計質量怎么樣
市場上國產的，的雷達液位計的牌子很多，例如天津，江蘇，廣東，上海，河北等地都要，天津華泰天科生產的雷達液位計的結構簡單，運行安全，安裝也方便，直觀，關鍵價格也經濟，是您不錯的選擇。
拋物面雷達物位計主要用途和適用范圍
帶拋物面天線的雷達發射角很小，相對平面天線來說指向性更好，受干擾少。帶拋物面天線的雷達相對于普通的喇叭口雷達接受的回波信號更強，更多，測量的精確度自然也更好，是一些顆粒比較大、粉塵比較強、吸波能力比較強的一些工況。帶拋物面天線的雷達相對于普通的喇叭口雷達接受的回波信號更強，更多，測量的精確度自然也更好，是一些顆粒比較大、粉塵比較強、吸波能力比較強的一些工況。望選型的時候慎重選擇！
買雷達液位計時要提供哪些參數給廠家？
雷達液位計主要技術參數：工作頻率： 6.8GHz（低頻脈沖）；26GHz（高頻脈沖）；80-120GHz（連續調頻） 傳感器形式： 導波式；棒狀天線；喇叭天線；平板天線；水滴天線；拋物面天線；電源：24VDC兩線制24VDC/220VA四線制，精度：±0.2%F.S ，量程：0-100m ；工作壓力： -0.1-0.6MPa（常規） -0.1-6MPa（定制）；介質溫度： ≤1200°C；≤120°C（常規）；≤260°C（中溫）；>260°C（常溫）；>550°C（定制），輸出方式：4-20mA+HART; RS-485/232，防爆等級：Exd(ia)II CT6
調頻雷達液位計特點和優勢是什么？
調頻連續波雷達物位計就是采用壓控振蕩器的原理設計的，其內部電路產生基頻頻率為24GHz、頻寬為1GHz的嚴格線性增加的雷達波，通過末端天線發出，完成一次線性掃描。調頻連續波雷達物位計是測量煤碳、水泥、谷粒、氧化鋁、石灰石、化工原料等物料的通用型儀表，在水泥、化工、環保、電力、食品等行業中有著廣地應用。
