全面的26G高頻雷達液位計安裝指南,速看此文!

更新時間??2022-04-02 10:28:05 閱讀 2301 作者 總管理員
26G高頻雷達液位計,輸出4...2 0 m A模擬信號,測量大距離可達70米。天線被進一步優化處理,新型的快速的微處理器可以進行更高速率的信號分析處理,使得儀表可以用于:反應釜或固體料倉非常復雜的測量條件。雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。

26G高頻雷達液位計安裝指南:
安裝前
請注意以下事項,以確保儀表能正確安裝:
1,請預留足夠的安裝空間。
2,請避免強烈震動的安裝場合。
3,為確保快速、便利及安全地安裝本儀表,請遵循以下安裝指導。

安裝指導
>安裝在儲罐直徑的1/6處,且距離罐壁小距離為大于250mm


錐形罐頂部平面,可裝在罐頂正中間,可保證測量到錐形底部

有料堆的儲罐
天線要垂直對準料面,若料面不平,堆角大必須使用萬向法蘭,
來調整喇叭天線角度使喇叭天線盡量對準料面。

典型的錯誤安裝       不能安裝在入料口的上方。同時注意:室外安裝時應采取遮陽、防雨措施。

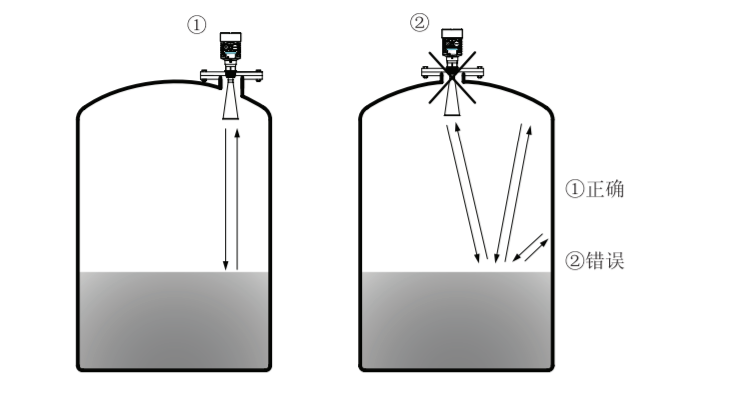

儀表不能安裝在拱形罐頂中間,除了產生間接回波,還會受到多次回波的影響。
多次回波可能比真正回波的信號幅度還大,因為頂部可以集中多個回波。所以不
能安裝在中心位置。

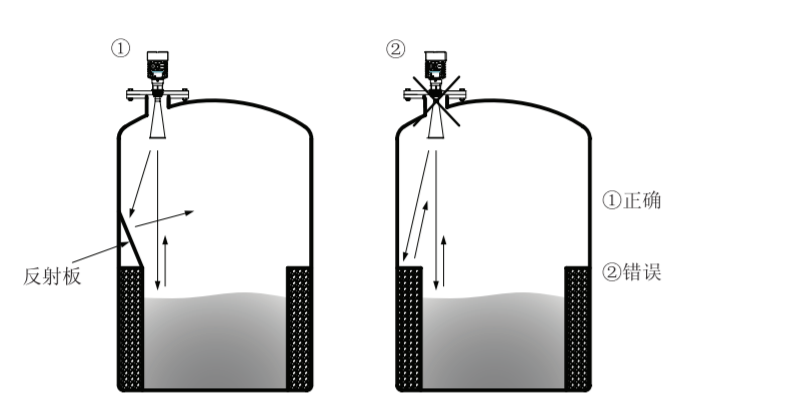

當罐中有障礙物影響測量時,要加裝反射板才能正常測量。

把障礙信號折射走

導波管中測量
發射的微波波束所輻射的區域內有障礙物如人梯、限位開關、加熱設備、支架等,會造成干擾,導致測量錯誤。若受影響需要加導波管進行測量。

使用導波管安裝( 導波管或旁通管),可以避免容器內障礙物、泡沫、液體表面波動大對測量的影響。

注:等壓孔直徑(5~ 10)1
mm
導波管的直徑至少50mm且內壁要光滑
只能測流動性好的介質,粘稠的介質不能用導波管來進行測量


26G高頻雷達液位計實物圖片
