求熱電阻接3根線的具體接線方法？

上周，很多客戶在詢問熱電阻時，問的較多的問題是“熱電阻的三線制接線方法是什么？”，今天天津華泰天科小編為大家介紹到底什么是熱電阻三線制接線法？它的接線方法具體怎么操作？

其實熱電阻有兩線制、三線制、四線制接線，兩線制：沒有線路電阻補償，配線簡單，但要帶進引線電阻的附加誤差。三線制：有線路電阻補償，可以消除引線電阻的影響，測量精度高于兩線制。四線制：在熱電阻的根部兩端各連接的兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至PLC。這種引線方式可完全消除引線的電阻影響。


在生產中，熱電阻溫度儀表大多是采用不平衡電橋來進行測量的。由于把熱電阻接入電橋的銅導線的電阻值會隨著環境溫度的變化而發生變化，如果只把連接導線接在一個橋臂上，當環境溫度變化時，連接導線電阻的變化值將與熱電阻RT的電阻變化值相疊加，而產生附加誤差。所以在工業上普遍采用三線制的接線方法。


三線制接線方法：從保護管接線盒至顯示儀表，把導線2與3分別接至電橋的兩個橋臂上，當電線的電阻變化時。可以互相抵消一部分，以減少對儀表示值的影響。但誤差減小是有限度的，對于不平衡電橋，只有在儀表刻度的始點才能得到全補償，而在滿刻度時上述的附加誤差是大的。

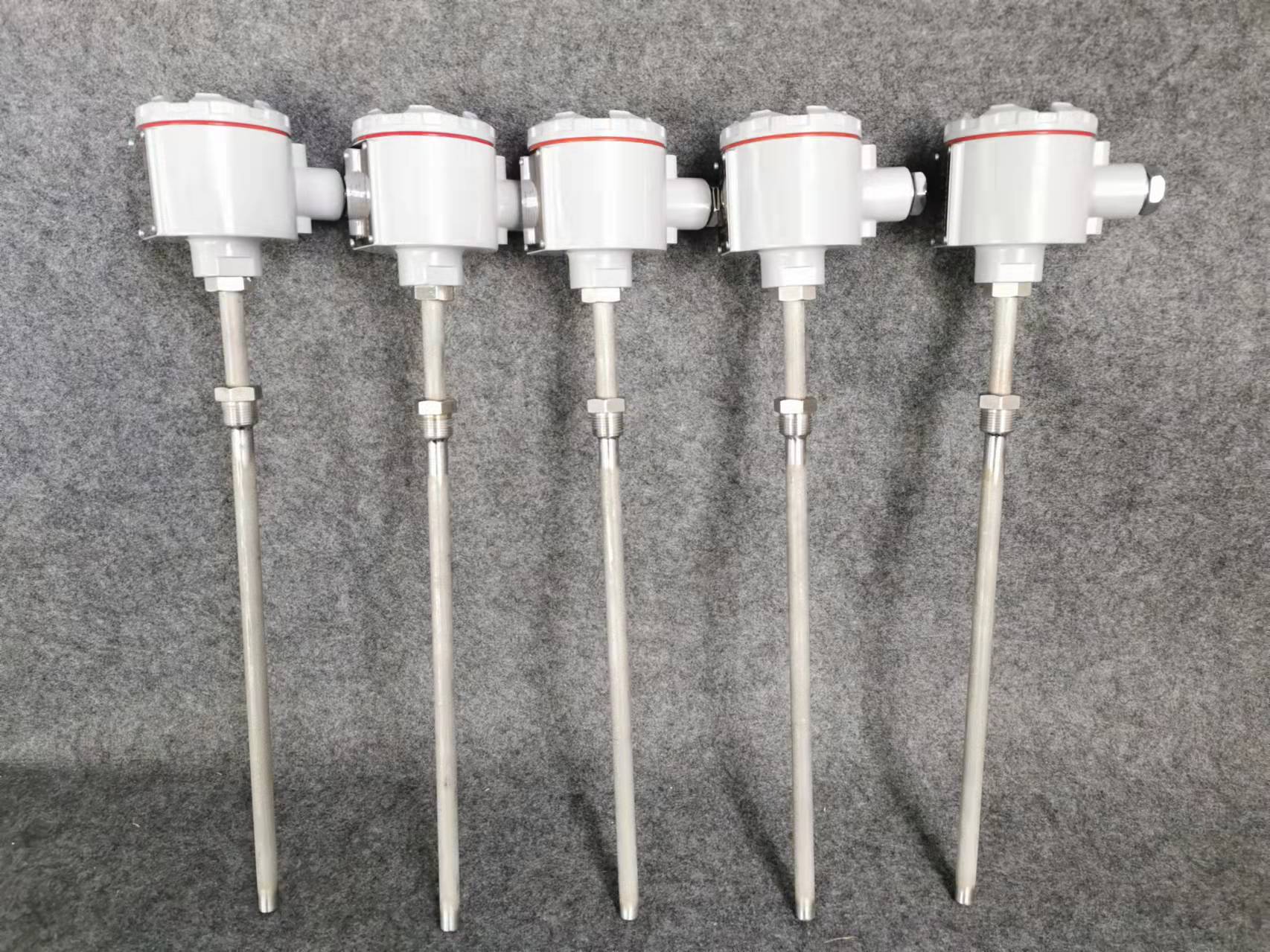

另外，用戶在購買熱電阻需要注意的是現在很多熱電阻廠家生產的熱電阻保護管內的熱電阻元件大多只有兩根引線，即熱電阻元件是兩線制的，所以就算您用了三根連接導線，這也不是真正的三線制接線方法，因此，在購買前一定要問清楚廠家。
