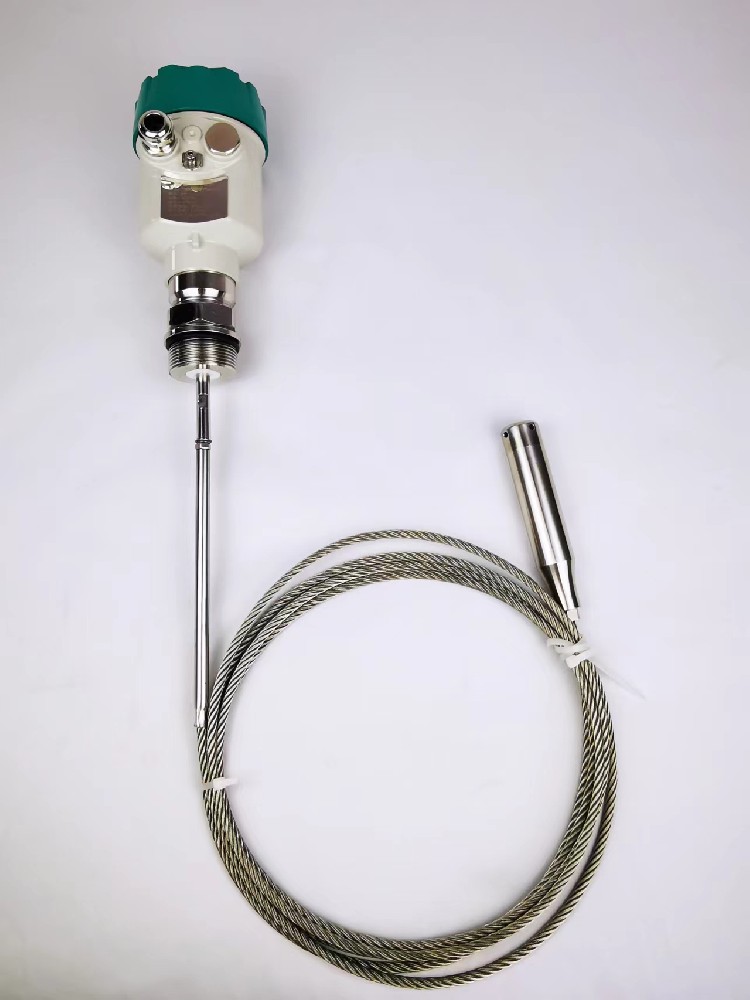

纜式導波雷達液位計主要技術參數：

　　工作頻率：6.8GHz（低頻脈沖）；26GHz（頻脈沖）；80-120GHz（連續調頻）

　　傳感器形式：導波式

　　電源：24VDC兩線制；24VDC/220VA四線制

　　精度：±0.2%F.S

　　量程：0-100m；

　　工作壓力：-0.1-0.6MPa（常規）-0.1-6MPa（定制）；

　　介質溫度：≤1200°C；≤120°C（常規）；≤260°C（中溫）；

　　>260°C（常溫）；>550°C（定制）

　　輸出方式：4-20mA+HART;RS-485/232

　　防爆等級：Exd(ia)IICT6

　　纜式導波雷達液位計測量范圍說明：

　　1.頂部盲區是指物料料面與測量參考點之間的距離。

　　2.底部盲區是指纜繩部附近無法測量的一段距離。

　　3.頂部盲區和底部盲區之間是有效測量距離。

　　纜式導波雷達液位計的特點：

　?。?）雷達液位計計采用一體化設計，無可動部件，不存在機械磨損，使用周期長。

　?。?）由于電磁波的特點，不受環境的影響。故其測量的應用場合多。

　?。?）雷達液位計計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。不受溫度、壓力、氣體等的影響。

　　（4）雷達液位計計也適合用于在有攪拌器，液面變化無常，多變的場合下。

　　纜式導波雷達液位計安裝注意事項

　　雷達液位計計的安裝位置應仔細確定，需要安裝在距離容器壁200毫米以上的位置，雷達液位計計安裝距離以容器直徑的1/6左右為好。不能將雷達液位計計安裝在進水管的上方和容器的中央，否則，雷達液位計計會接收到多重假回波，干擾正常信號的接收。

　　雷達液位計計所安裝的容器，如果為凹形容器或錐形容器，則要注意使用時雷達液位計計的雷達波束達到罐底的低點位置。

　　二、雷達液位計計在使用中要需要注意的事項

　　1、雷達液位計計測量范圍要從它接觸到波束時開始計算，但是如果雷達液位計計的罐底部位是凹形，則要從它的低點算起。

　　2、使用雷達液位計計時，要注意被測介質的介質電常數，如果介質為低介電常數，當其處于低液位時，可以將零點定在低液位的點，在使用雷達液位計計進行測量時，要考慮腐蝕及粘附的影響，

　　3、在使用雷達液位計計時，應設置一段安全距離附加在盲區上，能夠起到過溢保護作用。

　　纜式導波雷達液位計的調試方法：

　　1、通過軟件來測量，雷達液位計計上的傳感器都能用軟件來測試。

　　2、通過顯示調整模塊來調試?yán)走_(dá)液位計計。

　　3、通過手持編程器來進行調試。

　　雷達液位計計進行安裝調試之后，接下來說雷達液位計計的特點：

　　1.雷達液位計計采用一體化設計,無可動部件,不存在機械磨損,使用周期長。

　　2.由于電磁波的特點,不受環境的影響，應用場合廣。

　　3.雷達液位計計的探頭與介質表面無接觸,屬非接觸測量探頭不受溫度、壓力、氣體等影響。

　　纜式導波雷達液位計工作原理：

　　纜式導波雷達液位計傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，終端顯示器進行顯示、報警、操作等。在發射的時間間隔里，天線系統作為接收裝置使用。
